作為中國精密制造的重要基地，廣州依托其深厚的工業基礎和創新活力，在卷對卷蝕刻加工（Roll-to-Roll Etching） 技術領域形成了顯著競爭力。這種連續化、自動化的蝕刻方式，專精于超薄金屬卷材（如銅箔、不銹鋼箔、鎳合金等）的高效精密加工，已成為支撐柔性電子、新能源等戰略性產業的關鍵工藝。以下將從工藝流程和應用領域兩個維度，解析廣州卷對卷蝕刻加工的核心技術與產業價值。
一、精密流程：廣州卷對卷蝕刻加工的核心環節
卷對卷蝕刻的本質是通過化學腐蝕實現金屬材料的連續化圖形成型，全流程需在恒速傳輸、閉環控制的環境下完成，主要包含六大環節：
智能設計與基材預處理
數字化系統（如CAD/SolidWorks）完成圖形設計與力學仿真，精準預設蝕刻深度（0.02~2.0mm）與線寬參數。
原料卷材（厚度通常0.1~0.5mm）經四級凈化處理：堿性脫脂（60℃溶液）、電解拋光、超聲波清洗（40kHz）、氮氣吹掃，確保表面粗糙度≤Ra0.4μm，徹底清除油污與氧化層。
精密涂布與激光直寫曝光
高精度貼膜機均勻涂覆感光膠（厚度5~10μm），采用真空層壓技術控制精度達±0.8μm/m2。
激光直接成像（LDI）技術實現圖形轉印，套刻偏差≤3μm，可支持0.05mm超微網孔設計。
連續梯度蝕刻成型
蝕刻槽內分段調控：銅基材采用FeCl?閉路循環系統（廢液回收率≥95%），精度達±0.01mm；不銹鋼則用HCl-HNO?混合液，垂直度偏差≤0.3°。
溫度、濃度、噴淋強度實時監測，確保腐蝕速率穩定（0.04~0.08mm/min）。
自動脫膜與納米級后處理
機械剝離光刻膠后，進行納米電解拋光（Ra≤0.1μm），提升表面光潔度。
多重純水漂洗與高溫烘干，避免殘留物影響性能。
AI視覺全檢與智能包裝
AI視覺驗孔系統檢測微孔缺陷（識別率≥99.6%）及圖形完整性。
高精度張力控制收卷，避免卷材變形。

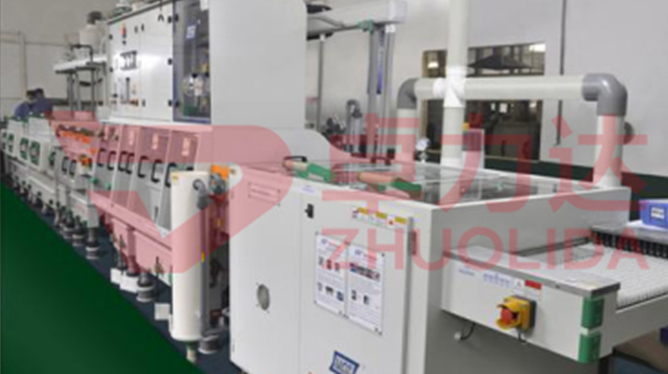

廣州卷對卷蝕刻加工廠通過全流程自動化聯動（如自動收放卷、機械傳輸、閉環藥液控制），實現72小時量產200m的銅網，兼具效率與精度優勢。
二、應用領域：廣州技術的多產業賦能
廣州的卷對卷蝕刻加工技術已深度融入高端制造業鏈條，核心應用場景包括：
柔性電子與顯示面板
折疊屏手機核心元件：制造OLED金屬掩膜板（FMM），精度達微米級，支撐像素蒸鍍成型。
柔性電路板（FPC）：蝕刻超細線路（線寬≤30μm），應用于手機鉸鏈、可穿戴設備內部。
新能源與燃料電池
氫燃料電池金屬雙極板：蝕刻流道深度±0.01mm，提升反應氣體分布均勻性。
光伏細柵線互聯件：銅箔蝕刻微米級導電網格，提升光電轉換效率。
精密醫療器械與傳感器
植入式電極與生物傳感器基板：不銹鋼箔蝕刻微電極陣列，精度滿足神經信號采集需求。
微流控芯片反應腔體：實現≤0.03mm的復雜流道蝕刻。
工業功能器件
金屬聲學濾網（麥克風/揚聲器）：0.1mm以下微孔陣列蝕刻，聲波過濾效率提升40%。
EMI屏蔽罩與散熱片：鋁/銅基材蝕刻蜂窩結構，兼顧電磁屏蔽與導熱性能。
三、廣州卷對卷蝕刻加工產業優勢與趨勢
廣州的卷對卷蝕刻加工廠展現出三重核心競爭力：
精密工藝革新：AI智能設計縮短研發周期40%，激光曝光+梯度蝕刻實現亞微米級控制。
綠色制造領先：閉環廢液回收（≥95%）、無氰電鍍工藝減少環境污染。
跨領域協同能力：快速響應柔性顯示、氫能等新興行業需求，精度突破傳統工藝極限。
未來，隨著卷對卷蝕刻向三維結構化（如MEMS器件）、超薄化（≤0.01mm箔材）和智能監控（IoT+大數據分析）持續升級，廣州將依托產學研聯動，進一步鞏固其在全球精密制造版圖中的戰略地位，推動“廣州制造”向“廣州智造”加速轉型。
